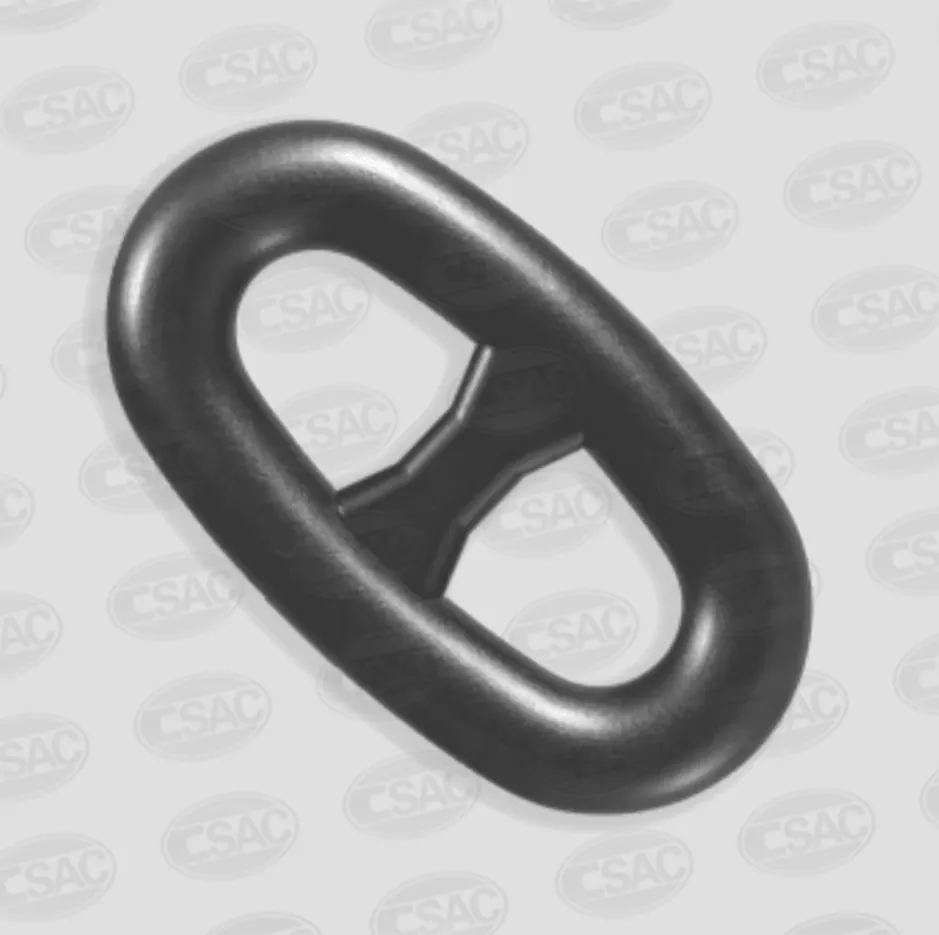

R3-R3S klasės Stud Link ofšorinė švartavimosi grandinė

„Grade R3-R3S Stud Link Offshore Mooring Chain“ yra tvirtas švartavimosi produktas, CSAC Chain sukurtas specialiai atšiaurioms operacijų jūroje aplinkoms. Dėl „smeigių jungties“ konstrukcijos, kuriai būdinga vidinių smeigių buvimas grandinės grandyse, jis užtikrina puikų konstrukcinį stabilumą, palyginti su grandinėmis be dyglių. Ši konstrukcija efektyviai sumažina deformaciją ir įtempių koncentraciją, tuo pačiu sumažindama susisukimo riziką, todėl idealiai tinka švartavimosi atviroje jūroje scenarijuose, susijusiuose su ilgalaikiu ciklinės apkrovos poveikiu. Tiek R3, tiek R3S klasės variantai gaminami naudojant didelio stiprumo plieną; Pažymėtina, kad „Grade R3S“ variantas pasižymi padidintu atsparumu nuovargiui ir tvirtumu, todėl jis gali patenkinti griežčiausius ilgalaikės paslaugos atviroje jūroje reikalavimus. Dėl savo išskirtinių bendrų savybių „Grade R3-R3S Stud Link Offshore Mooring Chain“ įsitvirtino kaip svarbi švartavimosi sudedamoji dalis jūrinės inžinerijos sektoriuje.

Produkto savybės

1. Stabili konstrukcija, stiprus atsparumas sukimui ir lenkimui

R3-R3S klasės smeigių jungties jūroje švartavimosi grandinė turi smeigių jungties konstrukciją, kai kiekviena grandinės grandis yra su centrine kaiščiu. Palyginti su grandinėmis be dyglių, ši konstrukcija pasižymi puikiu stiprumu ir minimalia deformacija. Jis yra mažiau linkęs susisukti ar susipainioti krovimo ir išdėstymo metu, efektyviai sumažinant įtempių koncentraciją švartavimosi operacijų metu ir užkertant kelią jungties deformacijai ar pažeidimui. Tai padidina bendrą švartavimosi sistemos stabilumą ir saugumą, todėl ji idealiai tinka ilgalaikiams didelių ir vidutinio dydžio atviroje jūroje esančių platformų švartavimo reikalavimams.

2. Aukščiausios kokybės medžiagos, išskirtinis visapusiškas našumas

Gamindami R3-R3S klasės Stud Link jūrines švartavimosi grandines naudojame aukštos kokybės, didelio stiprumo plieną. Konkrečiai, R3 klasės grandinė gaminama naudojant 30Mn2 plieną, kurio tempiamasis stipris yra ne mažesnis kaip 690 MPa; Grade R3S grandinėje naudojamas 25MnCrMo plienas, kurio tempiamasis stipris yra ne mažesnis kaip 770 MPa, taip pat puikus atsparumas nuovargiui ir kietumas. Vykdydami griežtus terminio apdorojimo procesus, mes dar labiau padidiname plieno kietumą ir atsparumą, todėl gaminys gali atlaikyti ciklines apkrovas, kurias sukelia jūros vėjai, bangos ir srovės, taip prailgindami jo tarnavimo laiką.

3. Atsparus korozijai ir patvarus, pritaikytas atšiaurioms aplinkoms

Sukurta atlaikyti atšiaurią jūroje esančią aplinką, kuriai būdingas didelis druskingumas ir drėgmė, R3-R3S Stud Link ofshore švartavimosi grandinė yra specialiai apdorota. Šios procedūros efektyviai padidina gaminio atsparumą korozijai, todėl jis gali atlaikyti degradaciją, kurią sukelia jūros vandens erozija ir jūrinis biologinis užteršimas. Tai užtikrina, kad grandinė išlaiko stabilų veikimą ilgalaikėse operacijose atviroje jūroje ir kartu sumažina priežiūros išlaidas.

4. Išsamios specifikacijos, galima pritaikyti

R3-R3S klasės Stud Link atviroje jūroje švartavimosi grandinė yra įvairių specifikacijų, apimanti nuo 34 mm iki 142 mm skersmens. Siūlome pritaikymo galimybes konkrečiam skersmeniui ir ilgiui, kad atitiktume unikalius kiekvieno kliento projekto reikalavimus. Be to, grandinės gali būti suporuotos su įvairiomis galinėmis detalėmis, jungtimis, inkarais, pančiais, sukimosi elementais ir kitais priedais, todėl galime pasiūlyti visapusiškus švartavimosi sprendimus, pritaikytus prie skirtingų inžinerinių projektų atviroje jūroje poreikių.

Produkto parametrai

Techniniai privalumai

1. MTEP techniniai pranašumai

Bendrovė palaiko gilią bendradarbiavimo partnerystę su Jiangsu mokslo ir technologijų universitetu, kartu įkūrusi "Sumanaus valdymo ir optimizuoto didelio stiprumo jūrinių kabelių projektavimo tyrimų institutą". Šis institutas daugiausia dėmesio skiria techniniams tyrimams ir plėtrai bei R3-R3S Stud Link jūrinių švartavimosi grandinių ir susijusių produktų atnaujinimui. Naudodami universiteto mokslinių tyrimų išteklius ir įmonės praktinę gamybos patirtį, nuolat optimizuojame gaminių struktūras ir gamybos procesus, kad pagerintume produkto našumą. Be to, įmonei priklauso 17 vietinių ir tarptautinių patentų, įskaitant Liuksemburgo patentą „Grandininių smeigių automatizuotam gamybos įrenginiui“. Ši naujovė leido automatizuoti ir standartizuoti grandininių smeigių gamybą, efektyviai padidinti gamybos efektyvumą ir produktų nuoseklumą, kartu sumažinant žmogiškųjų klaidų skaičių.

2. Gamybos proceso pranašumai

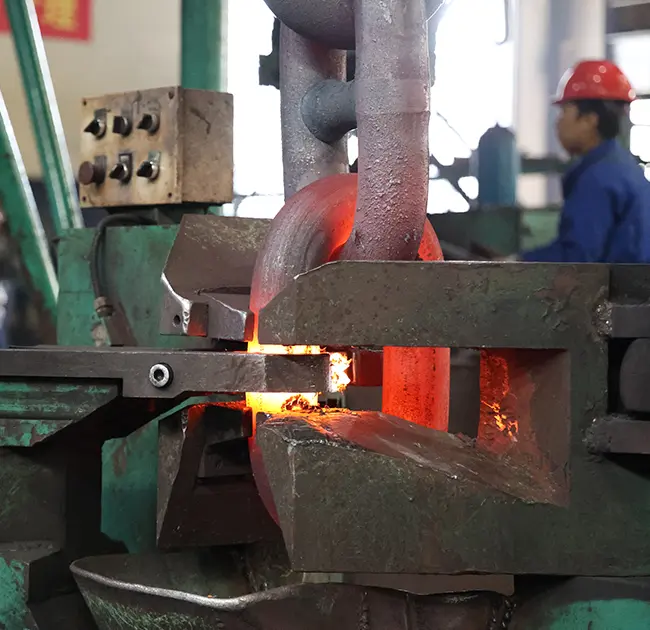

„Grade R3-R3S Stud Link Offshore Mooring Chain“ naudoja impulsinio blyksnio suvirinimo technologiją – efektyvų ir labai pritaikomą kietojo kūno suvirinimo metodą. Ši technika efektyviai padidina suvirintų jungčių stiprumą ir kietumą, apsaugo nuo suvirinimo defektų ir užtikrina grandinės grandžių jungčių patikimumą. Be to, optimizavome terminio apdorojimo procesus; Tiksliai valdydami šildymo ir vėsinimo temperatūrą bei trukmę, užtikriname visišką potencialių plieno savybių realizavimą, taip garantuojame, kad kiekviena R3-R3S klasės smeigės jungties jūrinės švartavimo grandinės dalis pasižymi stabiliomis mechaninėmis savybėmis.

3. Kokybės tikrinimo privalumai

Sukūrėme visapusišką kokybės tikrinimo sistemą, kuri griežtai tikrina kiekvieną etapą – nuo ​​žaliavų įsigijimo iki galutinio produkto išsiuntimo. Gavę žaliavas, atliekame nuodugnius plieno sudėties ir mechaninių savybių patikrinimus. Gamybos proceso metu atliekame grandinės grandžių formavimo, suvirinimo, terminio apdorojimo kokybės stebėjimą realiu laiku. Prieš išsiunčiant gatavus gaminius atliekama daugybė bandymų, įskaitant tempimo bandymus, smūgio bandymus ir atsparumo korozijai bandymus, siekiant užtikrinti, kad R3-R3S laipsnio Stud Link Offshore Mooring Chain atitiktų tarptautinius standartus ir kliento specifikacijas; produktai klientams pristatomi tik sėkmingai išlaikius visus patikrinimus.

Prašymo atvejai

Mūsų klasės R3-R3S Stud Link ofšorinės švartavimosi grandinės buvo plačiai naudojamos daugelyje atviroje jūroje vykdomų inžinerinių projektų visame pasaulyje. Garsūs dėl savo stabilaus veikimo ir patikimos kokybės, jie sulaukė didelio klientų pripažinimo. Toliau pateikiami keli tipiški pavyzdžiai:

1 atvejis: Pietryčių Azijos jūros vėjo jėgainių projektas

Projekto vieta: vėjo jėgainių parkas jūroje prie Pietryčių Azijos šalies krantų.

Reikalavimai projektui: Reikalinga švartavimosi sistema, suderinama su pusiau panardinamomis jūros vėjo turbinomis. Švartavimo grandinės turėjo parodyti išskirtinį atsparumą nuovargiui, atsparumą korozijai ir didelę apkrovą. Specifikacijos svyravo nuo 80 mm iki 100 mm, o dvigubas DNV ir ABS sertifikatas buvo privalomas.

Sprendimas: mes pateikėme šį projektą su Grade R3S Stud Link atviroje jūroje švartavimosi grandinėmis, kartu su pridedamais priedais, tokiais kaip pančiai ir pasukami. Pagaminti naudojant didelio stiprumo 25MnCrMo plieną ir pagaminti impulsinio suvirinimo būdu, gaminiams buvo taikomos griežtos gamybos ir tikrinimo procedūros, griežtai laikantis DNV ir ABS standartų. Be to, paviršiaus antikorozinis apdorojimas buvo optimizuotas, kad atitiktų konkrečias projekto vietos jūrines aplinkos ypatybes.

Atsiliepimai apie projektą: Nuo tada, kai buvo pradėti naudoti, produktai veikė labai stabiliai, efektyviai atlaikydami jūros vėjus, bangas ir jūros vandens koroziją. Kokybės problemų nekilo, o grandinės sėkmingai atitiko ilgalaikius vėjo jėgainių švartavimosi reikalavimus, pelnydamos didelį projekto dalininkų įvertinimą.

2 atvejis: vietinis FPSO švartavimosi atnaujinimo projektas

Projekto vieta: FPSO platforma Pietų Kinijos jūroje.

Reikalavimai projektui: reikėjo atnaujinti esamą švartavimosi sistemą, keičiant tam tikras senstančias švartavimo grandines. Naujos grandinės turėjo būti visiškai suderinamos su esama sistema, tuo pat metu turinčios didelį atsparumą tempimui ir puikų atsparumą nuovargiui. Specifikacijos svyravo nuo 120 mm iki 142 mm, todėl buvo reikalingas CCS sertifikatas.

Sprendimas: šiam projektui pateikėme R3 klasės ir R3S Stud Link jūrinių švartavimosi grandinių derinį – diegiame R3S klasės produktus kritinėms sekcijoms ir R3 klasės produktus nekritinėms atkarpoms. Šis metodas sėkmingai atitiko projekto veiklos reikalavimus ir kartu optimizavo projekto išlaidas. Be to, suteikėme profesionalių techninių nurodymų dėl diegimo proceso.

Atsiliepimai apie projektą: Po įdiegimo produktai puikiai suderinami su esama sistema ir veikė stabiliai. Tiek laikomoji galia, tiek atsparumas nuovargiui atitiko projekto specifikacijas, efektyviai padidindami FPSO platformos švartavimo saugumą ir prailgindami bendrą švartavimosi sistemos tarnavimo laiką.
