Kokie yra 3 ir 4 jungčių pasukamų jungčių dizaino skirtumai ir kaip iš jų pasirinkti?

Pasukamas pirmtakas yra kompaktiškas, bet labai svarbus laivo inkaravimo sistemos komponentas. Padėtas tarp inkaro ir pagrindinės inkaro grandinės, apsaugo nuo sukimosi išilgai grandinės, kai laivas svyruoja ar siūbuoja vėjo, srovės ir bangų metu. Be tinkamai parinkto pasukamo agregato grandinė gali susisukti, o tai gali pernelyg susidėvėti, įstrigti laukinėje katėje ir netgi sugesti.

Šiame vadove pateikiamas struktūrinis, taisyklėmis pagrįstas dviejų dominuojančių konfigūracijų palyginimas – 3 nuorodų ir4 jungčių pasukami pirmtakai— ir siūlo aiškius sprendimų priėmimo kriterijus dėl laivų tipų, erdvės apribojimų ir klasės visuomenės reikalavimų.

Projektavimo standartai ir medžiagų specifikacijos

Abi konfigūracijos yra pagamintos pagal ISO 1704 (laivų statyba – inkaro grandinės su smeigtukais) ir paprastai gaminamos iš 2 arba 3 klasės legiruotojo plieno arba anglinio plieno, su termiškai apdorotais ir patikimai patikrintais komponentais.

Visi pasukami pirmtakai turi turėti bandymo sertifikatą, išduotą įgaliotos klasifikacinės bendrovės, pvz., DNV-GL, ABS, BV, LR arba NK. Sertifikate pateikiami apkrovos bandymo rezultatai, trūkimo apkrovos vertės (jei taikoma), medžiagos atsekamumas ir matmenų patikra.

Struktūrinis skirtumas: komponentų išdėstymas

Funkcinis skirtumas tarp dviejų konstrukcijų yra nuorodų skaičius ir jungčių seka, kuri tiesiogiai veikia matmenų ilgį, suderinamumą su pančiais ir pakeičiamumą.

3 jungčių pasukama „Forerunner“ konfigūracija

Jį sudaro EL + SW + EL (padidinta nuoroda + pasukama + padidinta nuoroda). Šiame kompaktiškame komplekte nėra galinės jungties, todėl bendras ašinis ilgis yra trumpesnis. Jis skirtas instaliacijai, kur erdvė aplink inkaro kišenę arba laukinę katę yra ribota. Tačiau, kadangi galinės jungties nėra, inkaro pusės jungtis paprastai reikalauja specialios grandinės arba pritaikytos sąsajos.

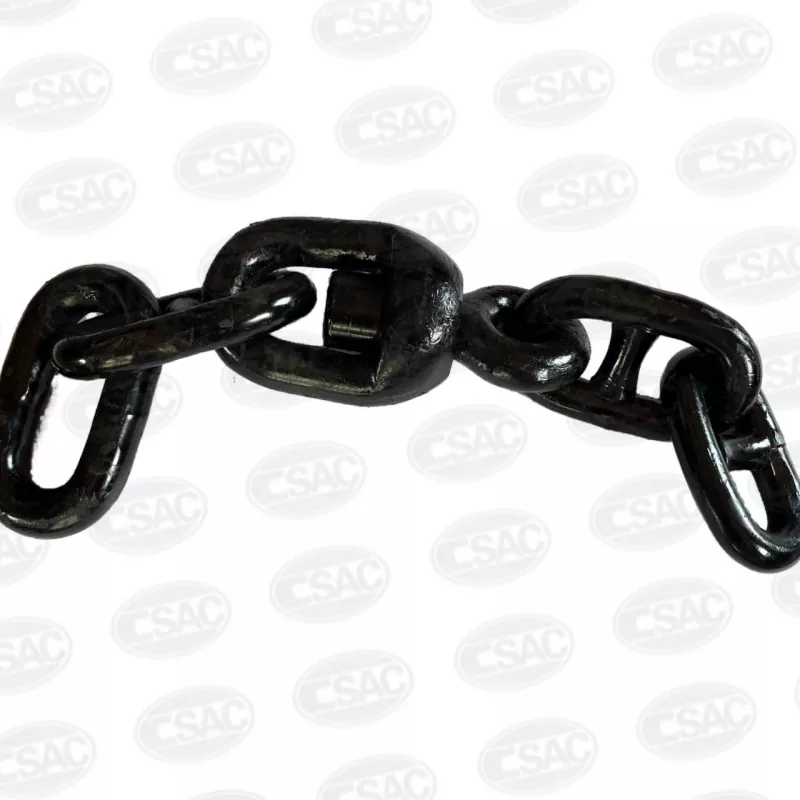

4-Link Swivel Forerunner konfigūracija

Apima E + EL + SW + EL (galinė nuoroda + padidinta nuoroda + pasukama + padidinta nuoroda). Galinės jungties (E Link) buvimas suteikia didesnę vidinę angą, specialiai sukurtą standartiniam D tipo inkaro apkabai. This arrangement has become the industry norm for ocean-going merchant vessels, offering superior connectivity, easier replacement, and broader compatibility with off-the-shelf shackles.

Palyginimo santrauka

Atrankos kriterijai – praktinių sprendimų pagrindas

Pasirinkimas tarp 3 jungčių ir4 nuorodadizainas nėra savavališkas. Jis turėtų būti pagrįstas šiais techniniais ir eksploataciniais parametrais.

Erdvės apribojimai

Jei inkaro grandinės spintelė, svirties vamzdis arba laukinės katės kišenė griežtai riboja bendrą pirmtakų mazgo ilgį, 3 jungčių tipas siūlo trumpesnę alternatyvą, kuri gali tilpti ten, kur netilptų 4 svirties. Visada patikrinkite įtraukto laikymo ilgį pagal bendruosius laivo išdėstymo brėžinius.

Laivo tipas ir veikimo profilis

Prekybos laivai, plaukiojantys vandenynu (birių krovinių laivai, konteinerių laivai, tanklaiviai) – pasirinkite 4 jungčių konfigūraciją. Tai standartizuotas pasirinkimas dideliems laivynams, užtikrinantis, kad atsargines dalis būtų galima lengvai gauti iš bet kurio pasaulinio uosto tiekėjo ir kad klasės inspektoriai neras jokių suderinamumo problemų.

Vilkikai, tiekimo jūroje laivai, vidaus vandenų laivai ir mažesni darbiniai kateriai – 3 jungtis gali būti priimtina arba netgi pageidautina, jei dėl sumažinto ilgio nepakenks pančių jungtis ir agregato darbinės apkrovos riba (WLL) atitinka arba viršija pagrindinės grandinės apkrovą.

Grandinės skersmens ir laipsnio suderinimas

Neatsižvelgiant į konfigūraciją, pasukamo pirmtako matmenys turi būti suderinti su vardiniu grandinės skersmeniu (paprastai nuo 12,5 mm iki 162 mm). Patvirtinkite, kad pirmtakų komponentų klasė (2 arba 3) yra tokia pati arba aukštesnė už pirminės inkaro grandinės laipsnį. Maišyti klases nerekomenduojama, nebent tai būtų specialiai patvirtinta klasifikacinės bendrovės.

Klasifikacinė bendrovė ir įstatyminiai reikalavimai

Sužinokite apie taikomas laivo vėliavos valstybės ir klasės visuomenės taisykles. Kai kurie klasių žymėjimai nustato papildomą nuovargio analizę arba minimalias lūžio apkrovos ribas besisukantiems komponentams. Visada gaukite iš gamintojų, turinčių atitinkamos klasės ir dydžio tipo patvirtinimo sertifikatus, ir prieš montuodami paprašykite visos medžiagos bandymo ataskaitos (MTR).

Išvada ir rekomendacija

Pasirinkimas tarp 3 ir 4 nuorodųpasukami pirmtakaigaliausiai priklauso nuo kompromiso tarp kompaktiškumo ir ryšio.

Daugumoje komercinių giliavandenių laivų 4 jungčių tipas yra galutinis standartas – jis siūlo paprastą pančių sujungimą, atsarginių dalių prieinamumą visame pasaulyje ir nedviprasmišką visų pagrindinių klasifikacinių bendrovių sutikimą.

Mažo tonažo, ribotos erdvės ar specializuotiems laivams 3 jungčių konfigūracija yra perspektyvus sprendimas, jei jungiamojo pančių sąsaja yra kruopščiai suprojektuota ir agregato stiprumo įvertinimas yra visiškai dokumentuotas.

Paskutiniame etape primygtinai rekomenduojama į projektavimo ar keitimo etapą įtraukti švartavimosi įrangos gamintoją ir dalyvaujantį klasės inspektorių. Tik kryžminiu būdu patikrinus pirmtako matmenis, patikimą apkrovą ir medžiagos sertifikatą, atitinkantį konkrečią laivo inkarų valdymo sistemą, galima užtikrinti saugų, reikalavimus atitinkantį ir eksploatacinį patikimą pasirinkimą.
