Kai pirmą kartą pradėjau lyginti skirtingus giliavandenių ir pakrančių laivų švartavimosi sprendimus, vis susidurdavau su viena nuoseklia laivų statyklų, inspektorių ir patyrusių kapitonų rekomendacija:Stud Link inkaro grandinės. Laikui bėgant pamačiau, kodėl specialistai pasZhongnanir kiti rimti laivų gamintojai remiasi šiuo dizainu, kai žmonių saugumas, klasifikavimo taisyklės ir veikimo laikas yra nediskutuotini. Užuot galvojęs apie grandinę kaip įprastą plieno prekę, dabar ją vertinu kaip strateginį komponentą, kuris lemia, ar laivas išlaiko savo poziciją, saugo įgulą ir apsaugo brangų turtą tikrose audrose.
Šiame vadove aš nesistengiu jums parduoti konkretaus modelio ar skersmens. Mano tikslas yra išsiaiškinti tikrus klausimus, kuriuos pirkėjai užduoda rinkdamiesi inkaro grandines, paaiškinti, kaip patyręs tiekėjas mėgstaZhongnanpriartėja prie projektavimo ir testavimo, ir parodys, kur geresnės grandinės tyliai taupo pinigus per visą tarnavimo laiką. Jei pavargote nerimauti dėl netikėtų gedimų, nenuoseklių sertifikatų ar greičiau nei žadėta korozuojančių grandinių, tikriausiai tokio pokalbio su techninių pardavimų inžinieriumi ir norėjote.
Kai sėdžiu su laivyno vadovais ar laivų savininkais, didžiausia jų baimė niekada nėra pačios grandinės pirkimo kaina. Jie nerimauja dėl inkarų vilkimo arti judraus uosto, švartavimosi gedimo per staigų škvalą arba klasifikacijos inspektorių, kurie užleis laivą, nes grandinė negali atitikti bandymo reikalavimų. Visos šios problemos prasideda nuo vieno paprasto pasirinkimo: kuriuo tiekėju jie pasitikiStud Link inkaro grandinės.
Aukštos kokybės smeigių grandinės yra pagamintos iš jūrinio legiruotojo plieno, suvirinamos ir termiškai apdorojamos griežtai kontroliuojamomis sąlygomis, o vėliau patikrinamos pagal tarptautinius standartus, tokius kaip ISO 1704 ir pagrindinių klasifikacinių bendrovių (ABS, LR, DNV, BV, CCS ir kt.) taisykles. Šiuos testus įveikianti grandinė nėra „per daug suprojektuota“ prabanga; tai yra minimalus patikimumo lygis, kurio tikisi dauguma šiuolaikinių laivų savininkų, kai kyla pavojus žmonių gyvybėms ir kelių milijonų dolerių vertės korpusams.
Kita vertus, pigi, prastai valdoma grandinė kelia nematomą riziką. Mikro įtrūkimai dėl blogo suvirinimo, nenuoseklaus terminio apdorojimo ar žemos kokybės plieno dažnai lieka paslėpti, kol linija yra labai apkrauta esant blogam orui. Nesėkmė tuo metu reiškia ne tik nutrūkusią nuorodą; tai gali lemti pamestus inkarus, sugadinti korpusą, nukrypti į eismo juostas ir kelias dienas trukti brangų remontą ir tyrimą. Kai atsižvelgsite į šias išlaidas, mokėkite šiek tiek daugiau už grandines, kurios yra visiškai sertifikuotos ir atsekamos, atrodo konservatyviai, o ne ekstravagantiškai.
Štai kodėl toks gamintojas kaipZhongnan, turintis dešimtmečius jūrinių inkarų grandinių ir švartavimosi jūroje grandinių srityje bei didelio masto bandymų pajėgumus, dažnai patenka į trumpąjį sąrašą laivų statyklos ir EPC rangovai. Nuoseklus procesas, patikrintas tarptautinių klasifikacinių bendrovių, suteikia pirkėjams pasitikėjimo, kad kiekviena grandinės partija elgiasi tiksliai taip, kaip žada brėžiniai ir sertifikatai.

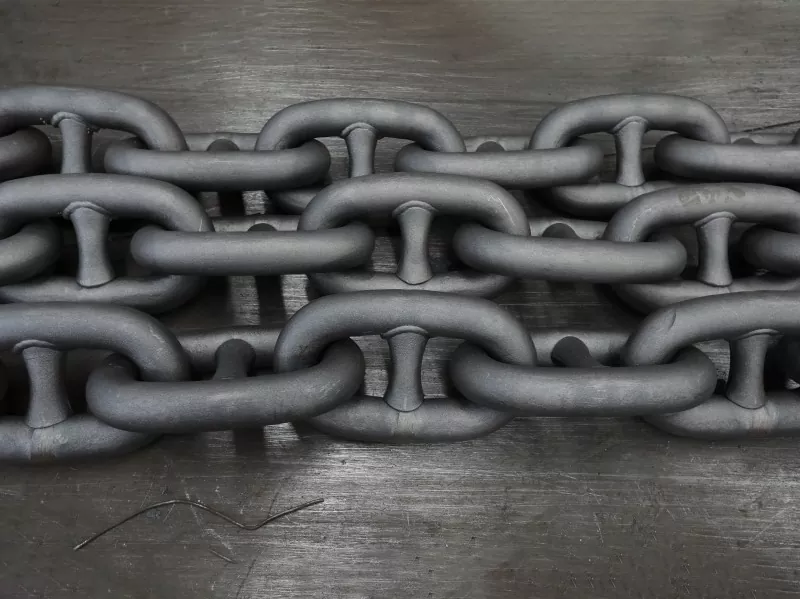

Prieš lygindamas tiekėjus, visada įsitikinu, kad prie stalo dirbanti komanda visiškai supranta, kuo smeigių jungties dizainas yra ypatingas. Kiekvienoje smeigės grandinės grandyje yra vientisa juosta (smeigė) per vidurį. Šis paprastas strypas žymiai pagerina grandinės elgseną veikiant apkrovai ir čigonui. Tai neleidžia jungtims deformuotis į siaurą ovalą, sumažina lenkimą ir tolygiau paskirsto apkrovą nuo jungties iki jungties.
Priešingai, grandinėms be dyglių trūksta šios vidinės juostos. Jie yra lengvesni ir lankstesni, o tai yra naudinga kai kuriems švartavimosi modeliams, tačiau jie nėra pirmasis pasirinkimas pirminiam laivo inkaravimui, kai tikimasi didelių apkrovų ir dažno krovimo per vėjavartą. Daugelyje projektų, su kuriais dirbu, tam tikroms atviroje jūroje esančioms švartavimosi vietoms naudojamos konstrukcijos be dyglių, o smeigių grandinės išlieka pagrindinio laivo inkaro linija.
Kitas svarbus dizaino taškas yra skersmenų ir klasių diapazonas. Tiekėjas kaipZhongnanpaprastai siūlo inkaro grandines nuo maždaug 16 mm iki daugiau nei 160 mm skersmens, 2 ir 3 klasės standartiniams laivams ir aukštesnio stiprumo laipsnius, pvz., R3 ir daugiau, švartuotis jūroje. Kiti žinomi gamintojai visame pasaulyje laikosi panašaus modelio su U2/U3 arba Grade 2/3 grandinėmis laivams ir R3/R4 tipais reikliam darbui atviroje jūroje.
Kad skirtumai būtų aiškesni, dažnai kuriu greitą palyginimo lentelę, tokią kaip žemiau esanti vidinėms diskusijoms. Vertės skirsis priklausomai nuo tiekėjo ir standarto, tačiau struktūra padeda visiems aplinkiniams suprasti, ką jie renkasi ir kodėl svarbu kokybė.
| Grandinės klasė | Tipiškas skersmens diapazonas | Tipinės programos | Ko aš Saugiuosi |
|---|---|---|---|
| 2 klasė / U2 | ~16 mm – 122 mm | Prekybos laivai, pakrantės laivai, bendrosios paskirties inkaravimas | Subalansuota jėga ir svoris, geras atsparumas nuovargiui, plačiai pripažintas klasėje |
| 3 klasė / U3 | ~20 mm – 162 mm | Didesni laivai, atšiauresnė aplinka, kai reikia didesnių atsparumo ir lūžimo apkrovų | Didesnis stiprumas, bet vis tiek reikia griežto suvirinimo ir terminio apdorojimo, kad būtų išvengta trapumo |
| R3 / R3S / R4 | ~58 mm – 162 mm | Jūros švartavimosi linijos, FPSO, platformos ir kritinės giliavandenės sistemos | Labai didelės apkrovos; Aš reikalauju visiško atsekamumo, išsamių bandymų ataskaitų ir geros reputacijos gamyklų |
Kai žinote, su kokio dizaino ir klasės šeima dirbate, tampa daug lengviau priderinti grandinę prie laivo, švartavimosi išdėstymo ir reguliavimo sistemos, pagal kurią dirbate.
„Teisingos“ grandinės pasirinkimas nėra tik didžiausio ar stipriausio katalogo pasirinkimas. Paprastai pradedu nuo trijų klausimų grupių: kaip atrodo laivas, su kokia aplinka jis susidurs ir ką sako taisyklės.
Dėl laivo duomenų žiūriu į poslinkį, ilgį, vėjo plotą ir tai, kaip laivas iš tikrųjų veiks. Pakrantės krovininiam laivui, dažnai įplaukiančiam į uostą ir santykinai nedideliu inkaravimo gyliu, nereikės tokios pačios konfigūracijos kaip giliavandeniam jūriniam pagalbiniam laivui, kuris atšiauriu oru gali sėdėti ant kablio kelias dienas. Šie skirtumai turi įtakos grandinės skersmeniui ir rūšiai.
Toliau ateina aplinkos sąlygos. Bangų aukštis, srovė, vėjo modeliai, jūros dugno tipas ir vandens gylis keičia dinamines grandinės apkrovas. Pavyzdžiui, minkštame purve su ilgais taikikliais grandinė guli per jūros dugną, o trintis atlieka daug darbo. Statesniuose, uolesniuose tvirtinimo taškuose apkrovos ciklai gali būti griežtesni, o didesnio stiprumo 3 klasės grandinės tampa patrauklios, nes jos pasižymi didesne atsparumo ir lūžimo apkrova maždaug tokio paties skersmens kaip 2 laipsnio grandys.
Galiausiai įdėmiai pažvelgiu į atitinkamas taisykles. Klasifikacinės bendrovės ir vėliavos administracijos nustato minimalius inkaro grandinės ilgio, skersmens ir klasės reikalavimus, atsižvelgdamos į laivo tipą ir talpą. Čia praverčia tai, kad tokie gamintojai kaipZhongnanjau suprojektuoti ir išbandyti juosStud Link inkaro grandinėsneatitinka šių standartų, todėl katalogai ir brėžiniai aiškiai parodo, kurios grandinės atitinka kurias klasės žymes.
Be šių pagrindinių dalykų, visada atsižvelgiu į apsaugą nuo korozijos ir paviršiaus apdailą. Karštas cinkavimas užtikrina tvirtą ilgalaikį atsparumą korozijai, dažnai pageidaujamą grandinėms, kurios dažnai panardina ir džiovina, o juodos bituminės dangos gali būti ekonomiškas pasirinkimas kai kuriems savininkams. Geriausias pasirinkimas priklauso nuo to, kaip dažnai bus tikrinama grandinė, kokia agresyvi yra vietinė aplinka ir ar svoris ar kaina yra ribojantis veiksnys projektą.
Iš tolo kiekviena inkaravimo sistema atrodo panaši: inkaras, valas ir laivas. Skirtumai išryškėja, kai nutinka kažkas neįprasto. Mano patirtis rodo,Stud Link inkaro grandinėsDaugelyje realaus pasaulio scenarijų turi tris labai praktiškus pranašumus, palyginti su lynų arba grynų besmeigių grandinių sistemomis.
Pirma, yra nuspėjamas elgesys su vėjaračiu ir laukine kate. Kiekvienos grandies smeigės padeda grandinei tinkamai įsitaisyti čigonų kišenėse, sumažindamos praleidimą ir staigius smūgius. Tai leidžia sklandžiau dirbti priekiniame denyje, mažiau susidėvėti vėjaraupiai ir rečiau grandinės šokinėjimo atvejų, kai laivas žiovauja prie inkaro.
Antra, smeigtukų grandinės suteikia didelį svorį vienam metrui, o tai padeda sukurti klasikinę kontaktinio tinklo formą, sugeriančią bangas ir gūsius. Net ir pakilus vėjui, apatinės grandinės dalys gali likti jūros dugne, todėl inkaras traukiamas horizontaliai ir sumažėja vilkimo tikimybė. Vieliniai lynai arba sintetinės linijos gali būti puikios kruopščiai suprojektuotose švartavimosi vietose, tačiau jos natūraliai nesukuria tokio pat sunkaus kontaktinio tinklo be papildomos įrangos ar grimzlių.
Trečia, smeigių grandžių grandinės yra atlaidžios mišriuose laivynuose ir senesnėje infrastruktūroje. Daugelis prievadų, inkarų ir grandinės kamščių buvo suprojektuoti atsižvelgiant į smeigių jungties geometriją. Kai dirbu su savininkais, veikiančiais regionuose, kuriuose yra mišri įranga ir ribotas palaikymas, stud link sprendimai dažnai integruojami lengviau nei alternatyvios sistemos, kurioms reikalingi pasirinktiniai būgnai, specialios jungtys arba labai specifinės tvarkymo procedūros.
Grandinės be smeigių vis dar turi savo vietą, ypač svoriui jautriuose švartavimosi atviroje jūroje modeliuose, kur lankstumas yra svarbesnis nei suderinamumas su tradicinėmis vėjalentėmis. Esmė ne ta, kad vienas dizainas yra „geresnis“ kiekvienu atveju, bet tai, kad suprasdami smeigių grandinių stipriąsias puses, lengviau sukurti tvirtą, mažai drėgmę turinčią tvirtinimo sistemą.
Kai žinau techninius reikalavimus, svarbiausias sprendimas yra tiekėjas. Gerbiamas grandinių gamintojas daro daugiau nei tik suvirina plienines jungtis. Jie tvarko žaliavas, terminį apdorojimą, bandymus, sertifikavimą ir dokumentaciją taip, kad suteiktų pasitikėjimo ateinančius dvidešimt metų.
Su tokia kompanija kaipZhongnanPradedu nuo pagrindinių dalykų: veiklos metų, gamybos pajėgumų ir dėmesio. Būdami jūrinių inkarų grandinių ir švartavimosi jūroje grandinių specialistai, turintys dešimtmečių patirtį ir dešimtimis tūkstančių tonų metinį pajėgumą, jie aiškiai laiko inkarų grandines savo pagrindine veikla, o ne šalutiniu produktu. Toks dėmesio lygis paprastai reiškia geresnę proceso kontrolę ir stabilesnę kokybę laikui bėgant.
Toliau nagrinėju sertifikatus ir standartus. Noriu įsitikinti, kad gamykla dirba pagal ISO ir GB standartus inkaro grandinėms ir kad jos gaminiai būtų patvirtinti pagrindinių klasifikavimo bendrovių, susijusių su mano laivynu. Taip pat ieškau viso masto patikrinimo ir lūžimo apkrovos bandymo įrenginių, taip pat suvirinimo procedūrų kvalifikacijos ir patikimų tikrinimo įrašų. Jei tiekėjas negali parodyti tikrų savo grandinių bandymų duomenų ar atsekamų šilumos skaičių, tai traktuoju kaip raudoną vėliavėlę.
Tada įvertinu inžinerinio palaikymo ir pritaikymo galimybes. Geras gamintojas gali padėti pakoreguoti grandinės ilgį kiekvienam kadrui, prijungti priedus, tokius kaip pančiai ir suktukai, ir paviršiaus apdorojimą, kad jis atitiktų projektą. Jie taip pat gali patarti, kada prasminga naudoti aukštesnio stiprumo laipsnį arba kada konservatyvesnė 2 laipsnio grandinė yra geresnis pasirinkimas, atsižvelgiant į tai, kaip laivas iš tikrųjų veiks.
Galiausiai atkreipiu dėmesį į reagavimą ir bendravimą. Kai siunčiu brėžinius ar specifikacijas, tikiuosi išsamaus atsiliepimo, o ne tik kainos ir pristatymo datos. Tai, kaip tiekėjas atsako į techninius klausimus prieš pateikdamas užsakymą, dažnai atspindi, kaip jie padės jums, jei po daugelio metų atsitiks kažkas netikėto.
Netgi geriausia grandine gali būti piktnaudžiaujama iki ankstyvo išėjimo į pensiją. Kai padedu klientams sudaryti priežiūros planus, sutelkiu dėmesį į kelis disciplinuotus įpročius, kurie žymiai pailgina grandinės tarnavimo laiką ir sumažina nemalonių staigmenų per apklausas.
Kai šie įpročiai derinami su aukšta kokybeStud Link inkaro grandinės, rezultatas – ramesnis įgulos gyvenimas, mažiau galvos skausmo per klasės apklausas ir daug labiau nuspėjamas keitimo ciklas, kurį galima įtraukti į ilgalaikius biudžetus, o ne avarinius remontus.
Vien iš pirkimo perspektyvos pigesnės grandinės visada atrodo patraukliai. Tačiau kai su klientais sukuriu paprastą nuosavybės išlaidų modelį, jie greitai supranta, kodėl aukštos kokybės grandinės iš nusistovėjusių tiekėjų paprastai yra protingesnis finansinis pasirinkimas.
Įsivaizduokite du grandinių rinkinius. Viena iš jų yra mažesnė kaina, ribotas sertifikavimas ir nežinomi plieno šaltiniai. Kitas yra visiškai sertifikuotas tokio gamintojoZhongnan, su patikrintomis suvirinimo procedūromis, klasifikavimo patvirtinimais ir ilgamete panašių indų patirtimi. Jei pirmąją grandinę reikia pakeisti keleriais metais anksčiau dėl korozijos ar nuovargio arba jei ji sukelia vieną rimtą prastovą ar pažeidimą, akivaizdžiai sutaupytos lėšos išnyksta akimirksniu.
Dažnai tai paverčiau aiškiais skaičiais: įsigijimo kaina už skaitiklį padalinama iš numatomų naudingų eksploatavimo metų, pridėjus numatomas patikrinimų, priežiūros ir galimų prastovų išlaidas. Kai savininkai mato, kad šiek tiek brangesnė grandinė su ilgesniu, labiau nuspėjamu tarnavimo laiku iš tikrųjų turi mažesnes metines išlaidas, sprendimas atnaujinti tampa daug lengviau apginamas viduje.
Be skaičiuoklės, taip pat yra reputacijos ir ramybės klausimas. Į modernius korpusus, elektroniką ir saugos įrangą jau investavę operatoriai nenori kompromituoti visos sistemos nepatikima inkaravimo linija. Šiame kontekste nurodant priemokąStud Link inkaro grandinėsatrodo kaip natūralus platesnio įmonės įsipareigojimo užtikrinti saugumą ir patikimumą tęsinys.
Q1. Koks yra pagrindinis skirtumas tarp smeigių jungties ir besmeigių inkarų grandinių?
Smeigių grandies grandinėje kiekvienos grandies centre yra tvirta juosta, kuri padeda grandinei išlaikyti savo formą, sumažina vingiavimą ir pagerina jos važiavimą per smeigtuką, o grandinės be smeigių neturi vidinės juostos, todėl jos yra lengvesnės ir lankstesnės, bet paprastai mažiau stabilios tradicinėse laivų vėrinėse ir mažiau atsparios deformacijai esant didelėms apkrovoms.
Q2. Kokius standartus ir sertifikatus turi atitikti kokybiškos smeigių jungties inkarų grandinės?
Daugumoje komercinių ir atviroje jūroje naudojamų programų aš ieškau atitikties ISO inkaro grandinės standartams ir bent vienos pagrindinės klasifikacinės bendrovės, pvz., ABS, LR, DNV, BV ar CCS, patvirtinimo, patvirtinimo apkrovos ir trūkimo apkrovos bandymų ataskaitomis ir aiškiais ženklais ant grandinės, susiejančiais kiekvieną ilgį su jos sertifikatais ir šilumos skaičiais.
Q3. Kiek laiko paprastai gali eksploatuoti smeigių jungties inkaro grandinės?
Tikrasis eksploatavimo laikas priklauso nuo laivo tipo, aplinkos, techninės priežiūros ir nuo to, kaip dažnai grandinė yra stipriai apkrauta, tačiau naudojant geras medžiagas, tinkamas dangas ir reguliariai tikrinant, daugelis savininkų planuoja naudoti pirmines laivų grandines ilgiau nei dešimtmetį, o atskiros jungtys ar dalys atnaujinamos, kaip reikalauja klasės inspektoriai.
4 klausimas. Ar galiu vienoje sistemoje maišyti skirtingų tiekėjų grandines ar priedus?
Techniškai tai įmanoma, bet aš maišau komponentus tik tada, kai visi jie atitinka tuos pačius standartus ir klasių patvirtinimus ir kai tiekėjas ar kompetentingas inžinierius patvirtina jungties matmenų, apkrovų ir jungties geometrijos suderinamumą, nes vienas silpnas arba nesuderintas komponentas gali pakenkti visos grandinės linijos stiprumui.
Q5. Kaip sužinoti, kada reikia pakeisti smeigės jungties inkaro grandinę?
Be klasės tyrimo taisyklių, stebiu skersmens praradimą dėl nusidėvėjimo ar korozijos, viršijančios leistinas ribas, matomų įtrūkimų ar didelių įdubimų aplink suvirinimo siūles ir guolių paviršius, jungčių pailgėjimą, pasikartojančius gedimus atliekant NDT bandymus ir bet kokią žalą po ekstremalių įvykių; Kai atsiranda keli iš šių ženklų, keitimas tampa saugesniu ir ekonomiškesniu pasirinkimu nei pakartotinis pataisymas.
6 klausimas. Kokią informaciją turėčiau parengti prieš susisiekdamas su Zhongnan ar kitu tiekėju dėl kainos pasiūlymo?
Paprastai renku laivo tipą ir talpą, reikalingą grandinės klasę ir skersmenį, jei jau apibrėžta klasės taisyklėse, bendrą kiekvienos linijos ar šūvio ilgį ir konfigūraciją, pageidaujamą dangą, numatomą eksploatavimo aplinką, dalyvaujančias klasifikacines bendroves ir visus specialius reikalavimus inkaro grandinės priedams, kad tiekėjas galėtų atsakyti pateikdamas tikslų, techniškai pagrįstą pasiūlymą, o ne bendrą kainoraštį.
7 klausimas. Ar cinkuotos smeigės inkaro grandinės visada geresnės nei juodai dažytos?
Karštas cinkavimas suteikia labai stiprią apsaugą nuo korozijos ir idealiai tinka agresyviai jūrinei aplinkai ar ilgiems aptarnavimo intervalams, tačiau taip pat prideda sąnaudų ir šiek tiek svorio, o juodos bituminės dangos gali pakakti kai kuriems eksploataciniams profiliams, kur dažnai atliekamos patikros, švelnesnės sąlygos ar ribotas biudžetas, todėl renkuosi remdamasis realiu laivo eksploatavimo modeliu ir kiekvieno projekto priežiūros strategija, o ne viena taisyklė.
Q8. Ar smeigių grandinių inkarų grandinės gali būti naudojamos nuolatiniam švartavimuisi, taip pat laivų inkarams?
Taip, daugelyje atviroje jūroje vykdomų projektų nuolatinės arba pusiau nuolatinės švartavimosi linijose naudojamos smeigių grandžių grandinės dėl jų didelio stiprumo ir nuspėjamo veikimo, tačiau dizainas turi būti kruopščiai suprojektuotas, kad atitiktų linijos įtempimą, vandens gylį, aplinkos jėgas ir jungties įrangą, todėl visada įtraukiu grandinės gamintoją ir švartavimosi specialistą, kai nesilaikau standartinio laivo inkaravimo išdėstymo.
Jei perskaitėte iki šiol, jau žinote, kad inkaro grandinių pasirinkimas nėra tik katalogo pratimas. Jūs subalansuojate saugą, taisykles, veiklos realybę ir ilgalaikes išlaidas bei savo kokybęStud Link inkaro grandinėsyra šio sprendimo centre. Darbas su orientuotu gamintoju kaipZhongnan, kuris sujungia ilgametę patirtį, modernią gamybą ir griežtus testavimus, suteikia tvirtą pagrindą, kuriuo galite remtis.
Nesvarbu, ar planuojate naują statybą, senesnio laivo atnaujinimą ar švartavimosi atviroje jūroje projektavimą, primygtinai rekomenduoju šią informaciją paversti konkrečiu pokalbiu su technine komanda. Pasidalykite savo laivo duomenimis, aplinkos sąlygomis ir klasės reikalavimais ir paprašykite išsamių pasiūlymų, o ne paprastų metrų kainų. Jei esate pasirengęs nuo netikrumo pereiti prie aiškaus, ilgalaikio sprendimo, nedvejokitesusisiekite su mumis, atsiųskite savo brėžinius ir paprašykite pritaikytos kainos pasiūlymo arba techninės konsultacijos šiandien. Tinkamos grandinės ne tik laikys jūsų inkarą; jie palaikys visos jūsų operacijos saugumą ir patikimumą daugelį metų.
