Švartavimo grandinėyra tvirta plieninė grandinė, naudojama laivams, atviroje jūroje esančioms platformoms ar plaukiojančiam turtui pritvirtinti ant jūros dugno. Jis atlieka dvejopą vaidmenį: pirma, sugeria ir paskirsto vėjo, bangų, srovės ir potvynių jėgas; ir antra, užtikrinti stabilų stoties laikymąsi kintančiomis jūros sąlygomis.

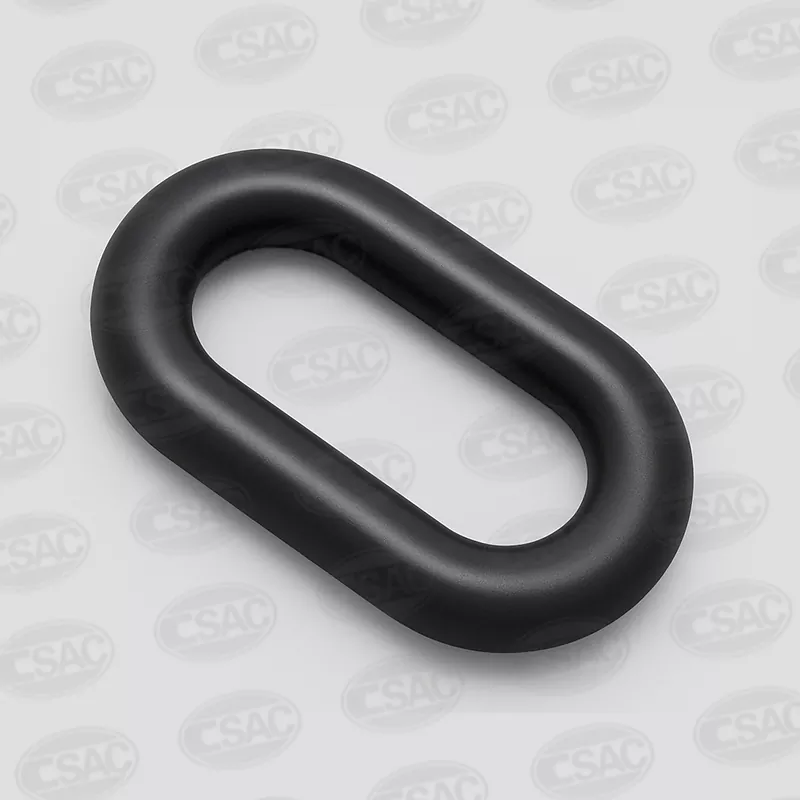

Švartavimosi grandinė iš esmės yra sujungtų plieninių grandinės jungčių (be smeigių arba smeigių), kurios sudaro švartavimosi liniją nuo plūduriuojančio objekto laido arba lanko iki inkaro jūros dugne, serija. Jis turi atitikti didelius stiprumo, nuovargio, korozijos, dilimo ir dinaminės apkrovos reikalavimus.
Pagrindiniai tipiškos aukštos kokybės švartavimo grandinės parametrai gali būti (bet tuo neapsiribojant) šie:
| Parametras | Tipinė vertė / aprašymas |
|---|---|
| Nominalus jungties skersmuo (d) | pvz., 100 mm, 127 mm, 137 mm (skirta dideliems plūduriuojantiems atviroje jūroje) |
| Lūžimo apkrova (BL) | Apibrėžiama pagal klasifikavimo standartus, priklauso nuo grandinės klasės (R3, R4, R5 ir tt) |
| Masės vienetas metrui (m) | Grandinei be dyglių: m ≈ 19,9 d² (te/m) pagal jungties skersmenį metrais |
| Youngo modulis (E) | Tipinės vertės: 5,44×10⁷ kN/m² be dyglių; 6,40×10⁷ kN/m² studlink grandinei |
| Grandinės ilgis (L) | Priklauso nuo vandens gylio, apimties, kontaktinio tinklo konstrukcijos. Pavyzdžiui, 10 MW galios pusiau povandeninis 44 m gylyje naudojamas grandinės ilgis ~ 650 m. |
| Nuovargio tarnavimo laikas / eksploatavimo būklė | Turi būti patikrinta esant dinaminėms apkrovoms, jūros būklei, grandinės susidėvėjimui, dilimui, kai jis liečiasi su jūros dugnu |
Pavyzdžiui, gamintojas gali tiekti 127 mm vardinio skersmens švartavimo grandinę be dyglių, vieneto masė ~0,353 t/m (iš tyrimo).
Didelis stiprumas ir ilgaamžiškumas– Švartavimo grandinės sukurtos taip, kad atlaikytų dideles dinamines apkrovas (nuo vėjo, bangų, srovės) ir užtikrintų tvirtą ryšį tarp plūduriuojančio turto ir jūros dugno. Atšiaurioje ar ilgalaikėje aplinkoje joms pirmenybė teikiama sintetinėms linijoms.
Taikymo sritis ir energijos įsisavinimas– Tinkamai suprojektuotas grandinės ilgis (apimtis) sukuria kontaktinio tinklo formą, suteikiančią ir svorį, ir horizontalią atkuriamąją jėgą. Pavyzdžiui, ilgesnė grandinė veikia kaip amortizatorius smūgiinėms apkrovoms.
Ekonomiškumas ir gyvavimo ciklas– Nors sunkiosios grandinės išankstinė kaina yra didelė, jos tarnavimo laikas, maža priežiūra (palyginti su kitomis švartavimo sistemomis) ir patikimumas yra tinkama investicija. Jūroje plaukiojančių vėjo turbinų švartavimo grandinės kaina yra pagrindinė, bet pagrįsta sistemos dalis.
Susidėvėjimo ir priežiūros supratimas– Dėvėjimas dažnai koncentruojasi į „trinties dalį“, kur grandinė guli ant jūros dugno ir judesio sukelta trinčiai. Būtinas reguliarus patikrinimas.
Ateities pasirengimas– Kadangi jūros įrenginiai pereina į gilesnį vandenį, o plūduriuojančios platformos didina pajėgumus, didėja grandinės skersmuo, ilgis ir nuovargio ištvermė. Parametrų jautrumo tyrimai rodo, kad ilgis turi didelę įtaką dinaminei reakcijai.
Taigi švartavimosi grandinė yra ne tik „sunkioji grandinė“, bet ir puikiai sukonstruotas komponentas, kurio teisingos specifikacijos labai įtakoja eksploatavimo saugumą, sąnaudas ir ilgaamžiškumą.
Pradėkite nustatydami aplinkos apkrovas (vėjas, bangas, srovę), vandens gylį, jūros dugno sąlygas ir plūduriuojančio turto judėjimą. Naudokite kontaktinio švartavimo teoriją, kad nustatytumėte reikiamą grandinės ilgį, skersmenį, svorį vienam metrui, inkaro apkrovą, saugos veiksnius. Pavyzdžiui: grandinės ilgis ir vardinis skersmuo turi įtakos įtempimui, standumui, gulimos dalies elgsenai.
Pasirinkite grandinės klasę (pvz., R3, R4), jungties tipą (be dyglių daugeliui švartavimo vietų), apdailą (dangos, cinkavimas, korozija). Patikrinkite gamintojo duomenis apie vieneto masę, trūkimo apkrovą, modulį.
Išskirkite grandinę segmentais, pritvirtinkite prie inkaro ir laivo pagrindo. Nurodykite tinkamą grandinės apimtį (dažnai 2 × -3 × vandens gylis, priklausomai nuo vietos). Įsitikinkite, kad gulimos dalies jūros dugne pakanka, kad sugertų judėjimą; per trumpas gali sukelti staigias smūgines apkrovas, per ilgas gali sumažinti standumo atstatymą.
Stebėkite grandinės ilgį, įtempimą, orientaciją, kontaktą su jūros dugnu. Naudokite matavimo metodus (apkabas, fotogrametriją), kad įvertintumėte jungties pailgėjimą arba susidėvėjimą.
Sukurkite patikrinimo programą. Pagrindinės sritys: jungties pailgėjimas, korozijos prasiskverbimas, susidėvėjimas susilietus su jūros dugnu, nuovargio įtrūkimai. Jei reikia, pakeiskite arba atnaujinkite grandinę.
Slack-taut efektassekliame vandenyje: per ilga grandinė gali būti laisva ir sukelti pernelyg didelį judėjimą; per trumpas gali sukelti didelį išankstinį įtempimą ir sumažinti saugos ribą. Jautrumo analizė rodo, kad dominuoja ilgis.
Dėvėjimo zonos: trinties dalis (kai grandinė liečiasi su jūros dugnu) yra nusitrynusi; reikia stebėti.
Korozija ir nuovargis: Ypatingai jūrų aplinkoje, priežiūra ir apsauga yra labai svarbios.
Netinkama apimtis: Jei grandinės apimtis netinkama (ilgis ir vandens gylis ir jėgos), švartavimosi efektyvumas pablogėja.
Plečiantis plaukiojančiam vėjui, gilėjant naftos ir dujų telkiniams ir didėjant stočių darbo patikimumo reikalavimams, švartavimosi grandinės vystosi. Pagrindinės tendencijos apima:
Vardinio skersmens ir vieneto masės padidėjimas didėjant vandens gyliui ir platformos dydžiui. Pavyzdžiui, tyrimai rodo, kad perėjimas nuo 117 mm iki 137 mm pagerina saugos ribą.
Pažangios medžiagų klasės ir nuovargiui atsparus plienas, prailginantis tarnavimo laiką esant dinaminėms apkrovoms.
Patobulintos grandinės tikrinimo matavimo ir stebėjimo technologijos (optiniai suportai, fotogrammetrija), kad būtų geriau valdomas gyvavimo ciklas.
Geresnis grandinės ilgio ir dinaminio elgesio supratimas (jautrumo analizė), leidžiantis išmanesniam dizainui sumažinti išlaidas ir išlaikyti saugumą.
Integracija su realiojo laiko stebėjimo sistemomis (įtempimo jutikliais, nusidėvėjimo jutikliais), leidžiančia numatyti techninę priežiūrą ir sumažinti prastovų laiką.
Tvarumas: atsižvelgiant į korozijos pašalpas, grandinės plieno perdirbamumą ir ekonomišką atnaujinimą, palyginti su pakeitimu.
Todėl renkantis aukštos kokybės švartavimo grandinės tiekėją dabar užtikrinamas ne tik esamas veikimas, bet ir besivystančių jūrų išteklių ateitis.
Dažni klausimai apie švartavimosi grandines
1 klausimas: koks grandinės skersmuo turėtų būti pasirinktas tam tikram vandens gyliui ir platformos dydžiui?
A1: skersmuo priklauso nuo numatomų apkrovų (trūkimo apkrova, nuovargio trukmė), kaip apibrėžta klasifikavimo taisyklėse ir turto judėjimo apvalkalo. Pavyzdžiui, tyrimai rodo, kad vardinio skersmens padidinimas sumažina plūduriuojančios platformos horizontalųjį judėjimą vardinėmis ir ekstremaliomis sąlygomis. Projektuotojas turėtų įvertinti vandens gylį, srovės, bangų sąlygas, numatomas laido apkrovas ir pasirinkti skersmenį su tinkamu saugos koeficientu.
2 klausimas: kaip dažnai reikia tikrinti švartavimosi grandinę ir kokie yra pagrindiniai tikrinimo taškai?
A2: Tikrinimo dažnumas priklauso nuo aplinkos ir turto kritiškumo. Pagrindiniai tikrinimo taškai apima jungties pailgėjimą, susidėvėjimą susilietus su jūros dugnu, korozijos prasiskverbimą, nuovargio įtrūkimus ir tvirtinimo taško būklę. Dėvėjimasis dažnai koncentruojasi trinties dalyje. Esant kritinėms švartavimosi vietoms, patartina atlikti tipišką kasmetinį arba kas dvejus metus atliekamą patikrinimą, papildytą eksploataciniu stebėjimu.
Apibendrinant galima pasakyti, kad gerai apibrėžta, tinkamai įrengta ir prižiūrima švartavimosi grandinė yra pagrindinė bet kurios jūrų švartavimosi sistemos sudedamoji dalis. Tai užtikrina plaukiojančio turto saugumą, patikimumą ir ilgalaikę vertę. Šiame kontekste siūlomos aukštos kokybės švartavimo grandinėsZhongnan Anchor Chain Co., Ltd.yra patikimas sprendimas esamiems ir būsimiems stoties priežiūros poreikiams. Norėdami gauti išsamesnės techninės pagalbos arba ištirti tinkintus grandinės sprendimus, prašomesusisiekite su mumis.
